涂布粘合劑可以將顏料粒子粘附在紙基上，使紙面形成平滑的涂層并滿足印刷要求，它部分填充于顏料粒子間，覆蓋其微孔結(jié)構(gòu)，影響涂料的粘度及保水性，從而影響涂層的性能。淀粉涂布粘合劑已被廣泛使用以部分取代昂貴的石油基膠乳，但它本身的性質(zhì)會(huì)使印刷性能隨取代份數(shù)的提高而下降，且市售淀粉在糊液濃度較高的條件下粘度很高，不能完全滿足現(xiàn)代高固含涂料的要求，所以開發(fā)新型淀粉生物膠乳具有重大意義，而如何在提高淀粉糊液固含量的前提下降低其粘度，同時(shí)保持其粘結(jié)強(qiáng)度成了關(guān)鍵問題。國內(nèi)外研究表明凝膠化改性技術(shù) 可以使淀粉有較好的粘結(jié)效果，酶解作用能降低其粘度，交聯(lián)作用能提高其粘結(jié)性能，通過機(jī)械擠壓方式 生產(chǎn)的生物膠乳粘度低，穩(wěn)定性好，粘結(jié)力強(qiáng)，成膜性能優(yōu)良。

　　木薯淀粉儲(chǔ)量豐富，被譽(yù)為地下糧倉，其中支鏈淀粉與直鏈淀粉的比率高達(dá) 80:20，從而使木薯淀粉糊化后具有較高的粘度。玉米淀粉中支鏈淀粉含量為 70% -80%，糊液濃度高于 30% 時(shí)粘度高，不穩(wěn)定，即使經(jīng)過酶解反應(yīng)，粘度依然很高。而玉米氧化淀粉粘度較低，流動(dòng)性好，作為表面施膠淀粉[13]可以提高紙頁抗水性、強(qiáng)度及印刷性能，通常也用作涂布粘合劑，但 35%以上的玉米氧化淀粉糊液粘度很高，不適宜作高固含涂料的粘結(jié)劑。對(duì)上述三種淀粉進(jìn)行改性以制得高固含、低粘度、穩(wěn)定性好、粘結(jié)性能較好的涂布粘合劑。

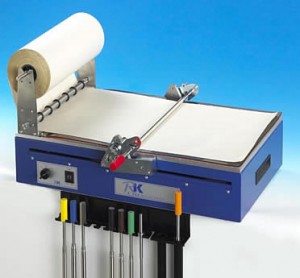

K303 涂布機(jī)

測(cè)試涂料性能

將其用 2 # 涂布輥對(duì)紙張進(jìn)行定量涂布，涂布量 13 ± 1g/m 2 ，并在 105℃烘箱中干燥 2min。

性能檢測(cè)

　　涂布紙經(jīng) 50℃，0. 5MPa 線壓力壓光后進(jìn)行恒溫恒濕處理，測(cè)定紙張的光澤度、平滑度、白度、油墨吸收性、Cobb 值和干拉毛強(qiáng)度。
